Инструкция по настройке IPTV
модема xDSL
производитель Интеркросс 5633Е
|
ВНИМАНИЕ: Для
корректной работы IPTV необходим четырех портовый xDSL модем, в
котором присутствует опция Port Mapping. |

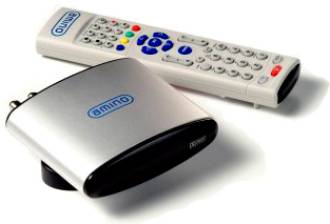

Так выглядит Телевизионная приставка STB Amino и 4х портовый Интеркросс 5633Е
Настройка IPTV на модеме:
|
ВНИМАНИЕ: Для корректной настройки модема для IPTV, отключите телефонный кабель из модема, что бы лампочка Link погасла. |
|
|
Запускаем Internet
Explorer |
|
|

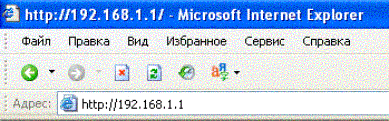

В адресную строку на клавиатуре вводим адрес модема
192.168.1.1 и нажимаем клавишу Enter |
|
|
В поле Пользователь водим admin |
|
|

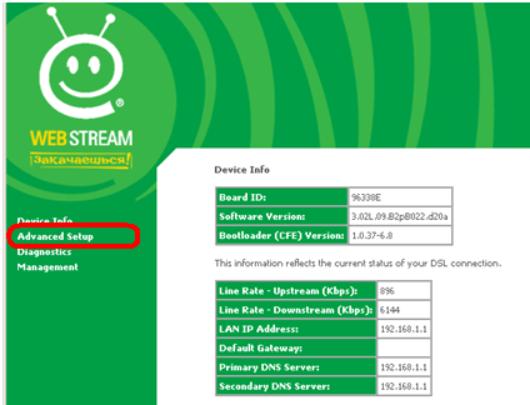

Так выглядит главная страница модема. Выберете и нажмите пункт меню "Advanced Setup" |
|
|

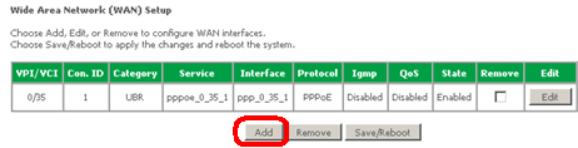

У вас уже должно быть создано подключение. Для IPTV нужно создать еще 3 подключения. ШАГ 1 Нажмите кнопку Add. |
|
|

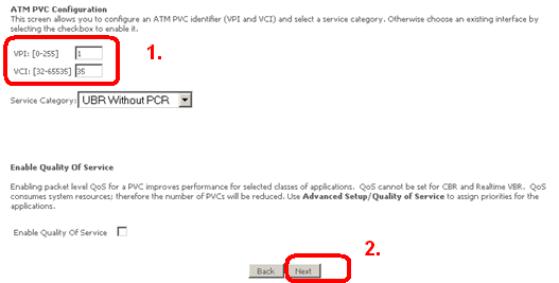

ШАГ 2 1.
Пропишите параметры VPI-1 и VCI-35 2.
Далее нажмите кнопку NEXT |
|
|

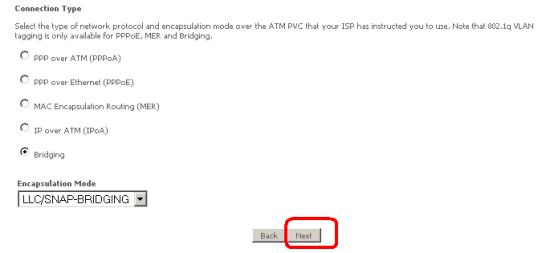

ШАГ 3 Далее нажмите кнопку NEXT |
|
|

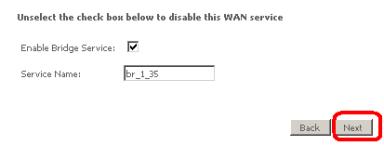

ШАГ 4 Далее нажмите кнопку NEXT |
|
|

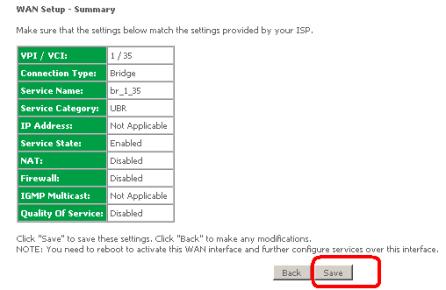

ШАГ 5 Далее нажмите кнопку Save |
|
|
Аналогичным образом создать еще 2 два подключения.
Повторите Шаги с 1 по 5 с параметрами VPI -1; VCI -36
и VPI -1;

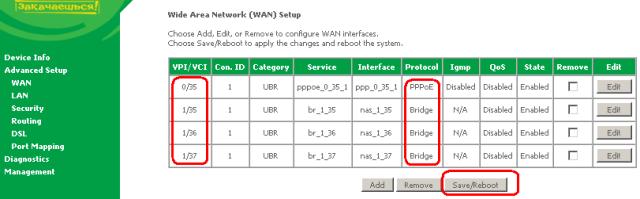

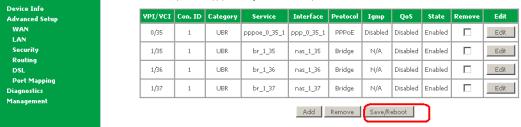

VCI -37 Для перезагрузки модема нажмите кнопку Save/Reboot |
|
|
Модем перезагрузиться. |
|
|

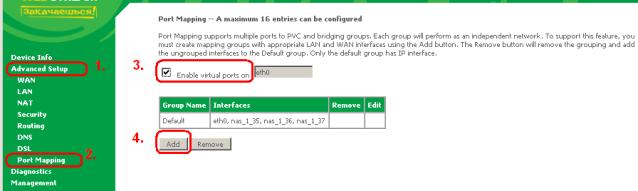

1.
Нажмите Advanced Setup 2.
Нажмите Port Mapping 3. Поставьте галочку
Enable virtual ports on 4.
Нажмите Add |
|
|

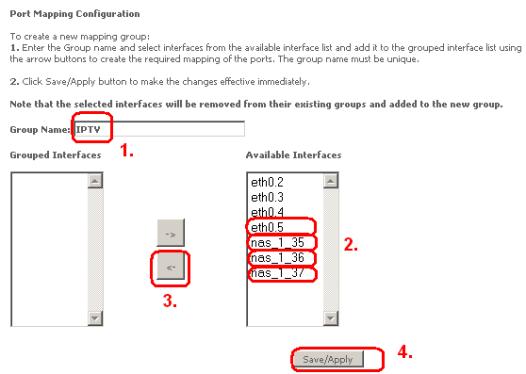

1. Напишите имя группы IPTV 2.
С помощью
кнопок-стрелок перенесите в новую группу интерфейсы eth0.5, nas_1_35, nas_1_36, nas_1_37. 3.
Сохраните изменения,
нажав кнопку Save/Apply |
|
|
Создалась новая группа
IPTV Далее нажмите WAN |
|
|
Для перезагрузки модема нажмите Save/Reboot |
|
|
Модем перезагрузиться. Включите телефонный кабель в модем. Когда загорится лампочка Link на модеме, можно подключить к ней телевизионную приставку STB Amino в 4 порт модема. |
|
|

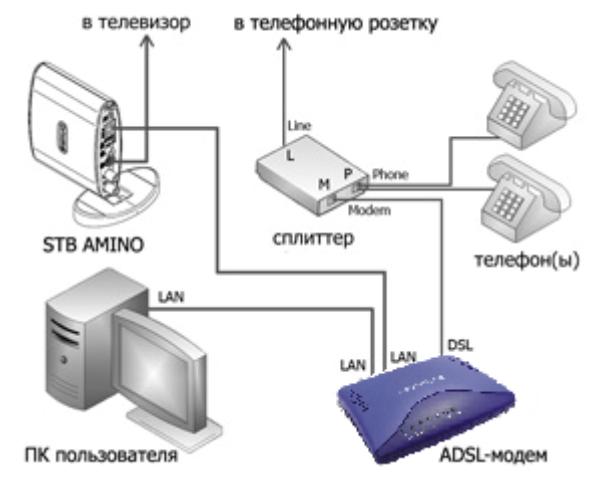

Подключите согласно схеме Телевизионную приставку (STB Amino) в 4 порт
модема. |
|
ВНИМАНИЕ: Телевизионная приставку включайте в питание только после полного подключения согласно схеме, при включенном модеме и когда горит лампочка Link.
В случае если у вас сбои в вещании перезагрузите Телевизионную приставку, выключив и включив ее из розетки 220V.
Если лампочка Link не горит, сообщите о неисправности в службу Технической поддержки 062.
