Инструкция

по настройке модема xDSL производитель D-Link DSL-500серия

1. Подключение модема к телефонной линии.

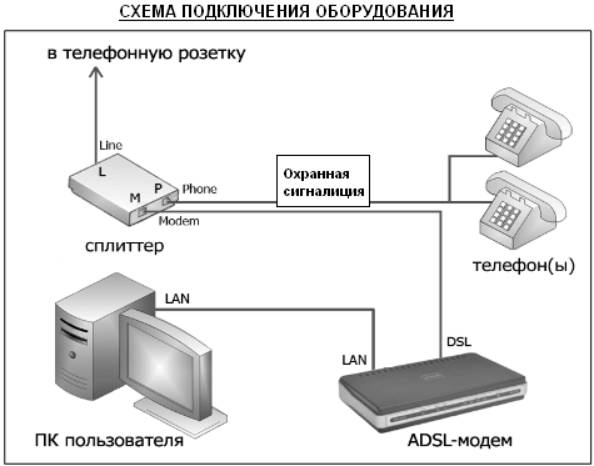

Выполнить монтажные работы по подключению сплиттера, модема, телефона и компьютера по вашей схеме. Будьте внимательны при подключении сплиттера.

Annex A (Без сигнализации)

Annex B (С сигнализацией)

2. Подключить к модему источник питания.
3. Индикация на модеме:



Не горит

Мигает

Горит постоянно

Power

Нет питания 220V



Модем включен

Link (ADSL)

Link отсутствует

Устанавливается соединение с портом

Соединение с портом установлено

Data

Нет обмена данными

Обмен данными в Сети



Ethernet

Модем не подключен к компьютеру

Обмен данными с компьютером

Модем подключен к компьютеру

ВНИМАНИЕ: Если долгое время лампочка Link(ADSL) не установился или не светится, то обратитесь в круглосуточную техническую поддержку по телефонам 062
4. Методы подключения модема к компьютеру

Для подключения модема к компьютеру необходима сетевая плата и установленный набор драйверов для этой платы. Если у вас сетевая плата отсутствует, а на модеме есть USB-подключение, то можно подключать модем через USB-порт. В комплекте с модемом прилагается CD-диск для установки драйверов USB-подключения.
ВНИМАНИЕ: Не подключайте модем и компьютер одновременно через USB и через сетевую плату.
5. Настраиваем компьютер для работы с модемом с операционной системой Windows XP

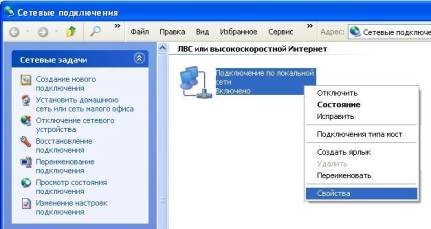

Открываем сетевые подключения

Выбираем подключение по локальной сети.

Правой кнопкой мыши вызываем меню

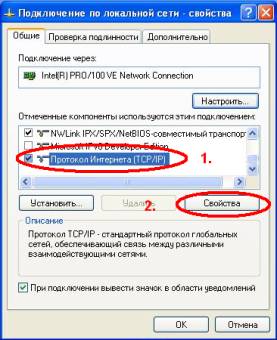

1.     Выбираем Протокол Интернета TCP/IP

2.     Нажимаем кнопку свойства

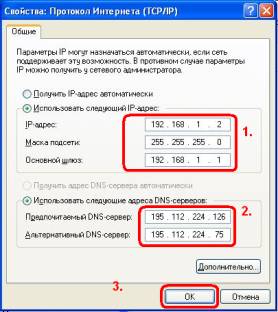

1.    Заполняем IP-адрес, маску, шлюз

2.    Адрес DNS-серверов

3.    Сохраняем параметры сетевого подключения, нажимаем кнопку ОК

6. Настраиваем WEB-браузер

Запускаем Internet Explorer

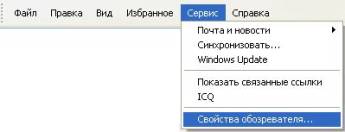

Открываем свойства обозревателя

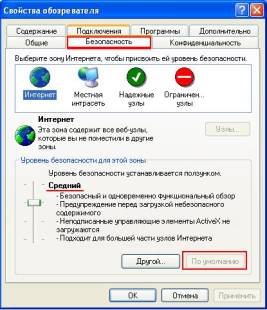

Проверяем уровень безопасности,

Поставить <Средний>

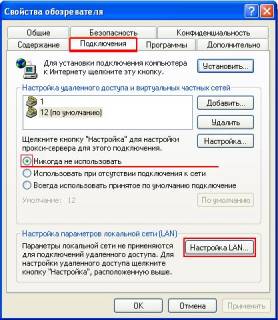

Если были подключения ранее, то ставим галочку <Ни когда не использовать>. Если подключений не было, окно будет пустым, ни чего делать не нужно.

Настраиваем сетевой Интернет

Сохраняем сетевые настройки WEB-браузера Internet Explorer нажатием клавиши

Закрываем свойства обозревателя нажатием клавиши

7. Настраиваем модем

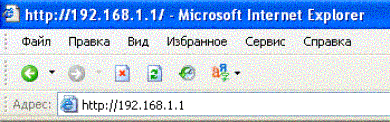

В адресную строку на клавиатуре вводим адрес модема 192.168.1.1 и нажимаем клавишу Enter

В поле Пользователь водим admin
В поле Пароль водим admin
Нажимаем кнопку OK




1 Вариант

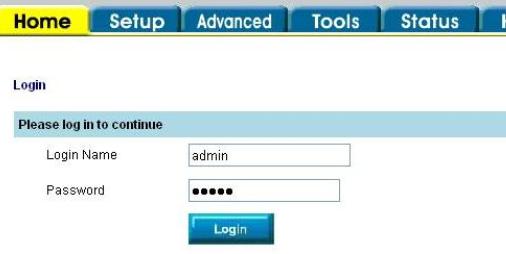

Поле ввода пароля может выглядеть так:

В поле Пользователь водим admin
В поле Пароль водим admin
Нажимаем кнопку Login

http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/01.jpg

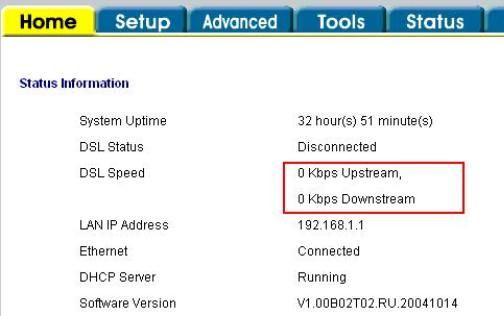

Если лампочка Link/DSL горит, вы увидите скорость соединения модема и порта.
Параметр DSL Speed указывает на скорость соединения.
Upstream - исходящая от вас
Downstream - входящая к вам



http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/02.jpg

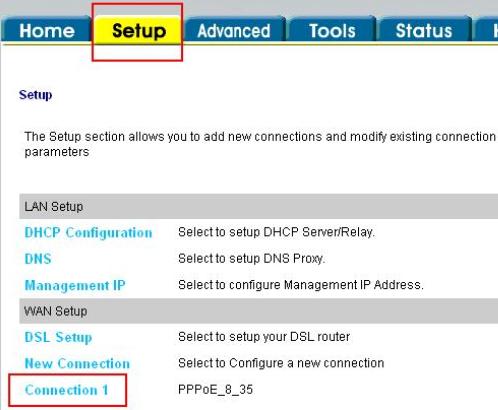

1.     Нажимаем закладку Setup

2.     Нажимаем строку Connection 1.

http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/03.jpg

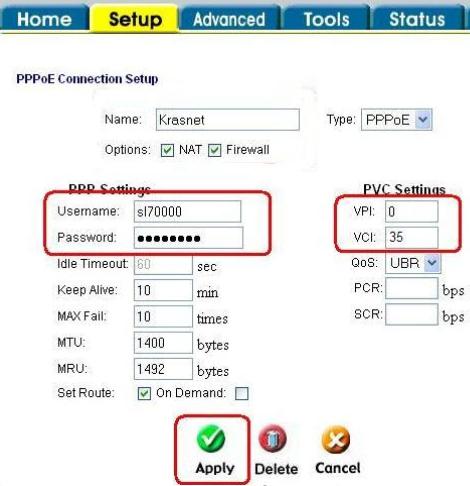

Заполняем форму данными из памятки:

1.     В поле Name пишем Krasnet

2.     Выбираем тип подключения PPPoE

3.     Из памятки пропишите ваш логин (sl и 5 цифр) и ваш пароль (соблюдая регистр букв)

4.      VPI - 0; VCI - 35

5.     Завершаем нажатием на Apply

После передачи данных из компьютера в модем страница обновится

Сохраняем данные в модеме.

1.     Нажимаем закладку Tools

2.     Нажимаем строку System Commands

http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/05.jpg

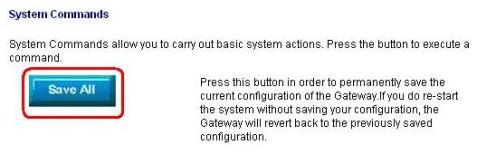

Нажмите кнопку Save All

http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/06.jpg

Нажмите кнопку Back

http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/07.jpg

Закрыть Internet Explorer
Выключаем и включаем модем по питанию (сброс по питанию).
Подождите пока перезагрузится модем, и загорится лампочка Link/DSL




2 Вариант

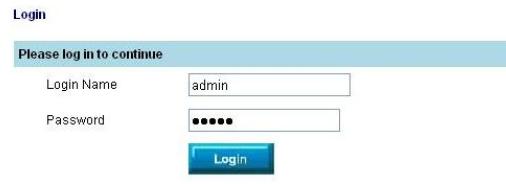

Поле ввода пароля может выглядеть так:

В поле Пользователь водим admin
В поле Пароль водим admin
Нажимаем кнопку Login

http://www.krasnet.ru/krasnet/clients/instr/dlink_huawei/pic/01.jpg

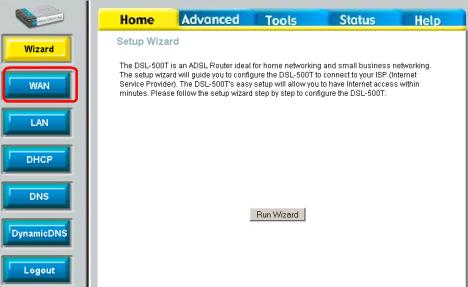

Так выглядит главная страница модема.

Нажмите кнопку WAN.

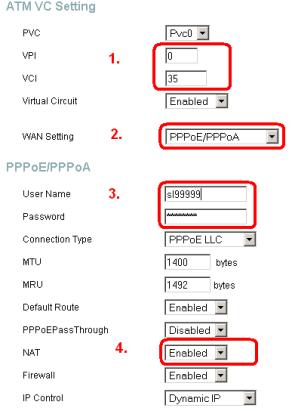

Заполняем форму данными из памятки:

1.     В поле VPI - 0; VCI - 35

2.     Выбираем тип подключения PPPoE

3.     Из памятки пропишите ваш логин (sl и 5 цифр) и ваш пароль (соблюдая регистр букв)

4.     NAT Enabled

5.     Завершаем нажатием на Apply

Модем перегружается

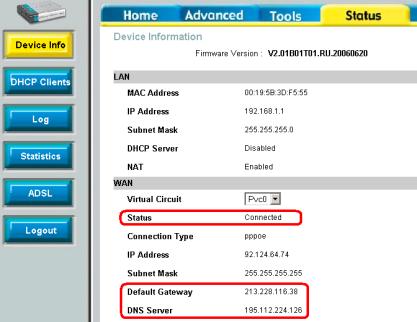

В кладках выберите STATUS

Здесь можно посмотреть прошла ли авторизация модема.

Закрыть Internet Explorer
Выключаем и включаем модем по питанию (сброс по питанию).
Подождите пока перезагрузится модем, и загорится лампочка Link/DSL



8. Работа с Интернетом.
Открыть программу Internet Explorer Если вы были внимательны и ввели правильно все настройки, на вашем модеме и компьютере должен появиться Интернет. Что бы проверить в строке адреса Internet Explorer наберите, например, sibnet.ru

Откроется страница.

Если страница не открылась, проверьте настройки еще раз.

Если страница не открывается, обратитесь в службу технической поддержки 062.
