Инструкция

по настройке модема xDSL производитель D-Link DSL-2500U

1. Подключение модема к телефонной линии.

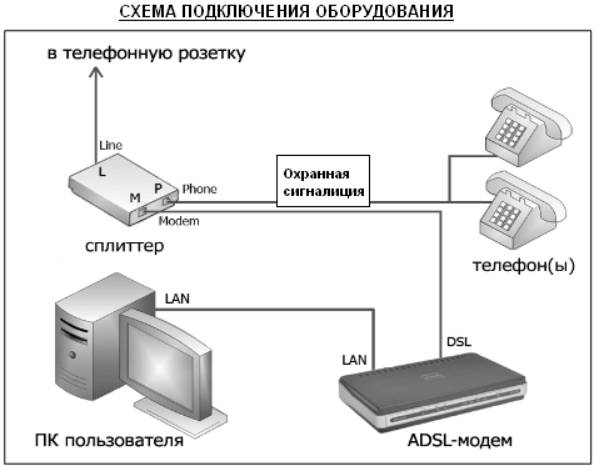

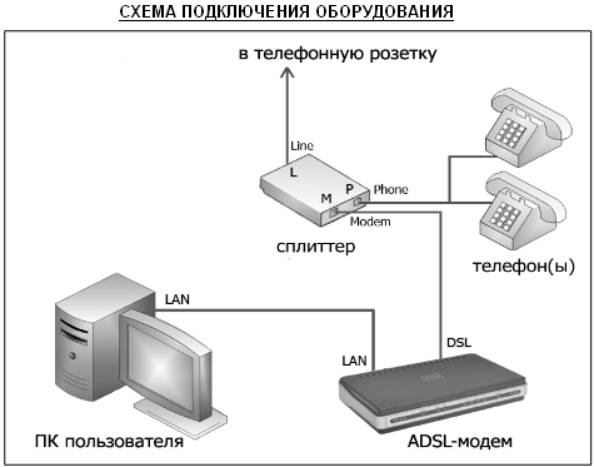

Выполнить монтажные работы по подключению сплиттера, модема, телефона и компьютера по вашей схеме. Будьте внимательны при подключении сплиттера.

Annex A (Без сигнализации)

Annex B (С сигнализацией)

2. Подключить к модему источник питания.
3. Индикация на модеме:



Не горит

Мигает

Горит постоянно

Power

Нет питания 220V



Модем включен

Link (ADSL)

Link отсутствует

Устанавливается соединение с портом

Соединение с портом установлено

Data

Нет обмена данными

Обмен данными в Сети



Ethernet

Модем не подключен к компьютеру

Обмен данными с компьютером

Модем подключен к компьютеру

ВНИМАНИЕ: Если долгое время лампочка Link(ADSL) не установился или не светится, то обратитесь в круглосуточную техническую поддержку по телефонам 062
4. Методы подключения модема к компьютеру

Для подключения модема к компьютеру необходима сетевая плата и установленный набор драйверов для этой платы. Если у вас сетевая плата отсутствует, а на модеме есть USB-подключение, то можно подключать модем через USB-порт. В комплекте с модемом прилагается CD-диск для установки драйверов USB-подключения.
ВНИМАНИЕ: Не подключайте модем и компьютер одновременно через USB и через сетевую плату.
5. Настраиваем компьютер для работы с модемом с операционной системой Windows XP

Открываем сетевые подключения

Выбираем подключение по локальной сети.

Правой кнопкой мыши вызываем меню

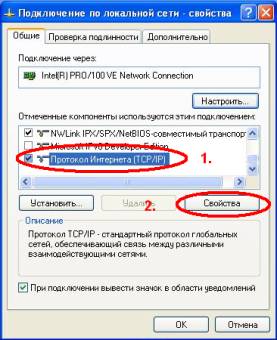

1.     Выбираем Протокол Интернета TCP/IP

2.     Нажимаем кнопку свойства

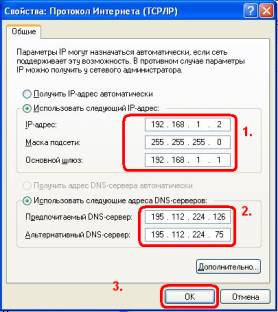

1.    Заполняем IP-адрес, маску, шлюз

2.    Адрес DNS-серверов

3.    Сохраняем параметры сетевого подключения, нажимаем кнопку ОК

6. Настраиваем WEB-браузер

Запускаем Internet Explorer

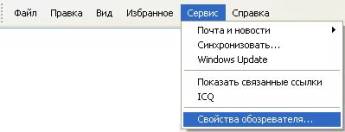

Открываем свойства обозревателя

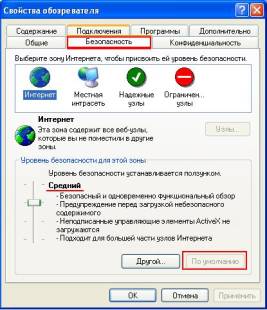

Проверяем уровень безопасности,

Поставить <Средний>

Если были подключения ранее, то ставим галочку <Ни когда не использовать>. Если подключений не было, окно будет пустым, ни чего делать не нужно.

Настраиваем сетевой Интернет

Сохраняем сетевые настройки WEB-браузера Internet Explorer нажатием клавиши

Закрываем свойства обозревателя нажатием клавиши

7. Настраиваем модем

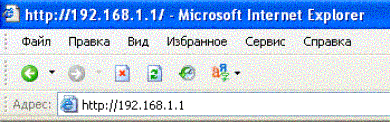

В адресную строку на клавиатуре вводим адрес модема 192.168.1.1 и нажимаем клавишу Enter

В поле Пользователь водим admin
В поле Пароль водим admin
Нажимаем кнопку OK





Так выглядит главная страница модема. Выберете и нажмите пункт меню "Advanced Setup"

1.     Далее нажмите пункт меню WAN

2.      Далее нажать Add. Добавить новую запись.

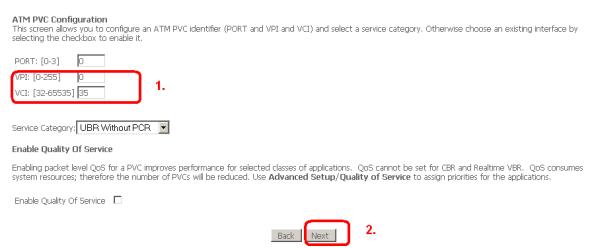

1.     В соответствии с вашими данными в регистрационной карточке, пропишите параметры VCI и VPI

2.     Далее нажмите кнопку NEXT

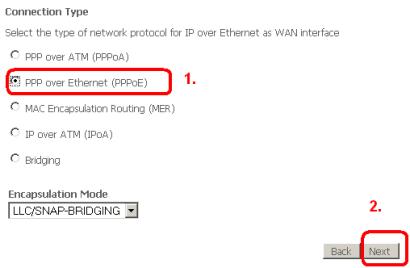

1.     Выберите тип подключения РРРоЕ

2.     Далее нажмите кнопку NEXT

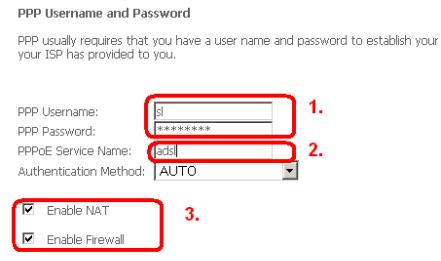

1.      Введите в соответствии с вашей регистрационной карточкой логин (sl и 5 цифр) и пароль (соблюдая регистр)

2.     Напишите имя подключения, например adsl

3.      Обязательно поставьте напротив галочки NAT и Firewall

4.     Далее нажмите кнопку NEXT

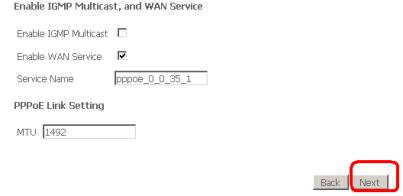

Нажмите кнопку NEXT

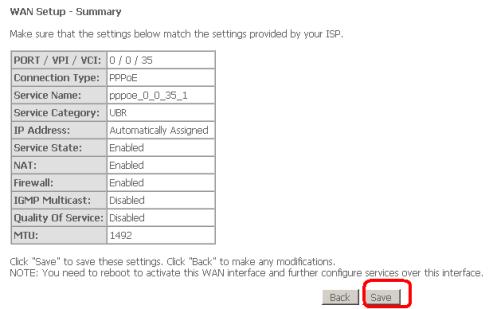

Нажмите кнопку Save

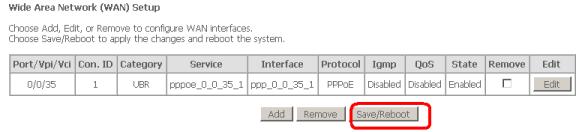

Нажмите кнопку Save/Raboot

Подождите пока перезагрузится модем, и загорится лампочка Link/DSL.

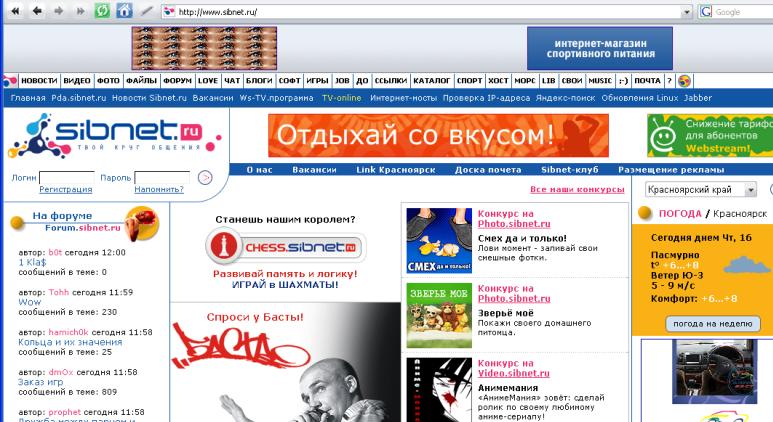

Если вы были внимательны и ввели правильно все настройки, на вашем модеме и компьютере должен появиться Интернет. Что бы проверить в строке адреса Internet Explorer наберите, например, sibnet.ru

Откроется страница.

Если страница не открылась, проверьте настройки еще раз.

Если страница неоткрывается, обратитесь в службу технической поддержки 062.
