Инструкция по настройке IPTV
модема xDSL
производитель DLink DSL-2540U
|
ВНИМАНИЕ: Для корректной
работы IPTV необходим четырех
портовый xDSL модем, в котором присутствует опция Port Mapping. |

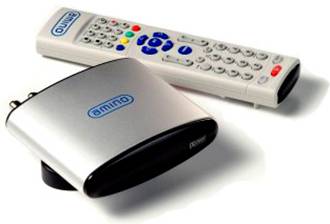

Так выглядит Телевизионная приставка STB Amino
Настройка IPTV на модеме:
|
ВНИМАНИЕ: Для корректной настройки модема для IPTV, отключите телефонный кабель из модема, что бы лампочка Link погасла. |
|
|
Запускаем Internet
Explorer |
|
|

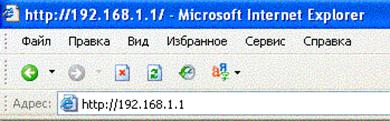

В адресную строку на клавиатуре вводим адрес модема
192.168.1.1 и нажимаем клавишу Enter |
|
|

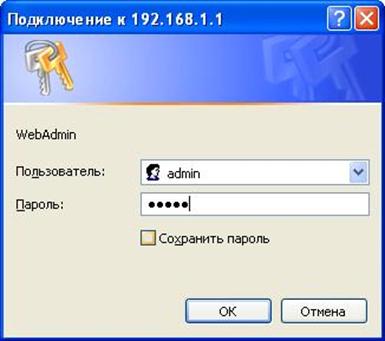

В поле Пользователь водим admin |
|
|

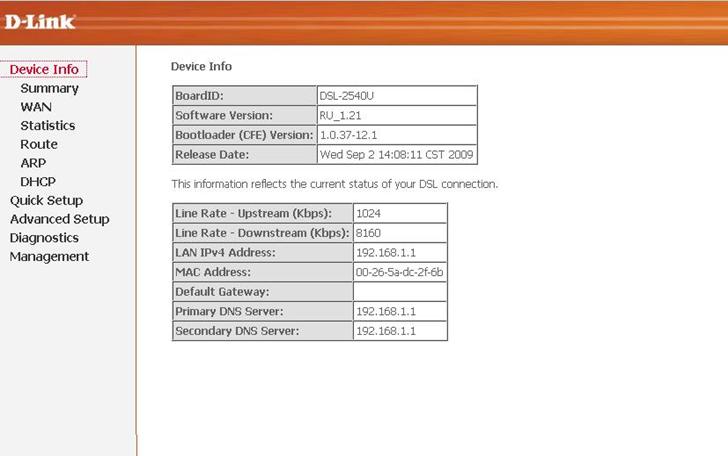

Так выглядит главная страница модема. Выберете и нажмите вкладку меню “Advanced Setup” потом вкладку «WAN» |
|
|

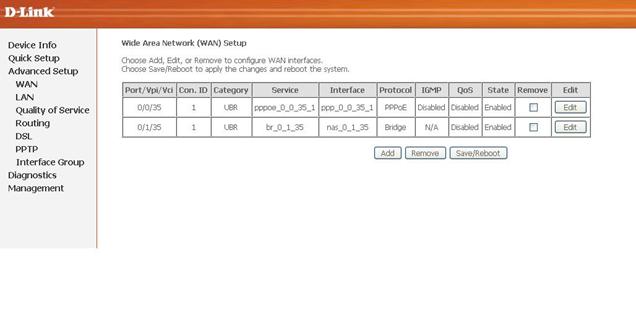

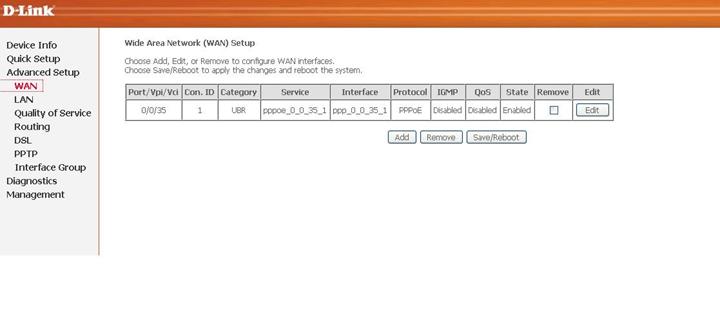

У вас уже должно быть создано подключение. Для IPTV нужно создать еще 3 подключения. Нажмите кнопку Add |
|
|

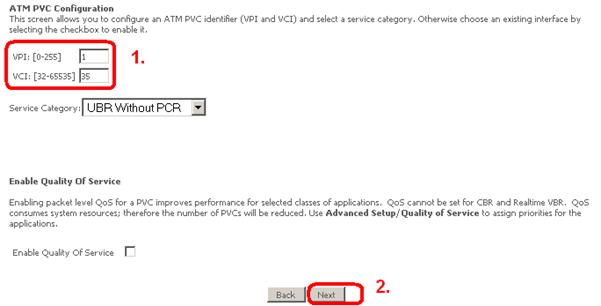

1. Пропишите параметры VPI-1 и VCI-35 2. Нажмите кнопку Next |
|
|

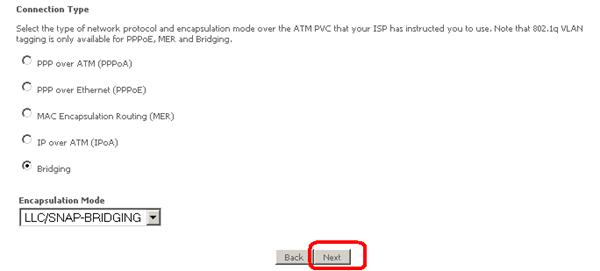

Нажмите кнопку Next |
|
|

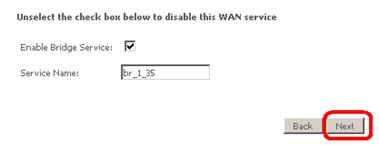

Нажмите кнопку Next |
|
|

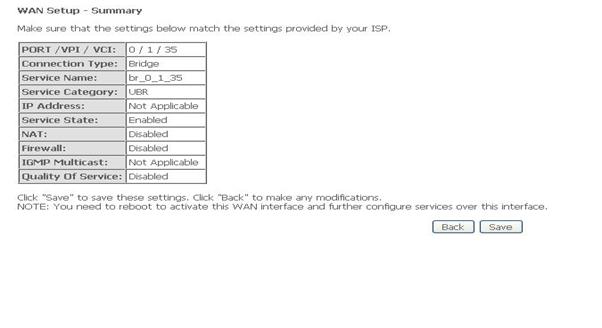

Нажмите кнопку Save |
|
|
Нажмите кнопку Add |
|
|

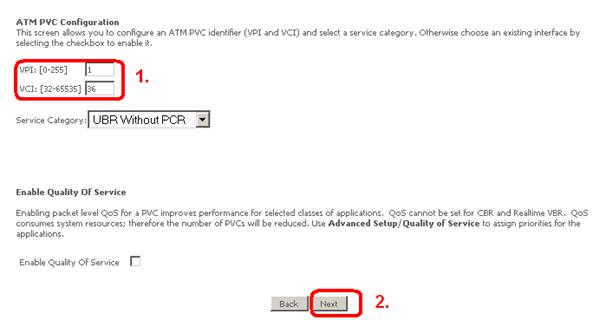

1. Пропишите параметры VPI-1 и VCI-36 2. Нажмите кнопку Next |
|
|

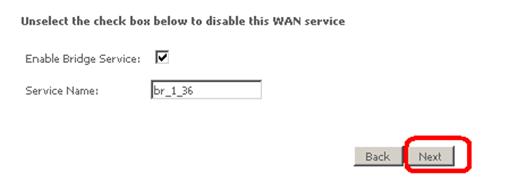

Нажмите кнопку Next |
|
|
Нажмите кнопку Next |
|
|

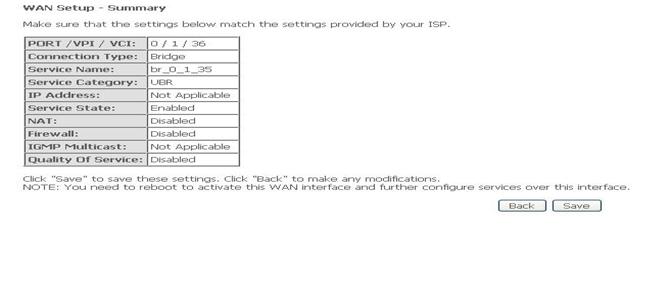

Нажмите кнопку Save |
|
|

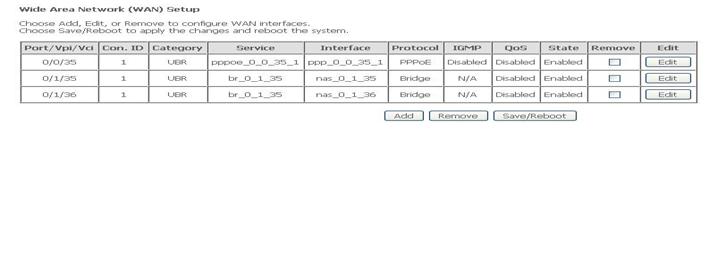

Нажмите кнопку Add |
|
|

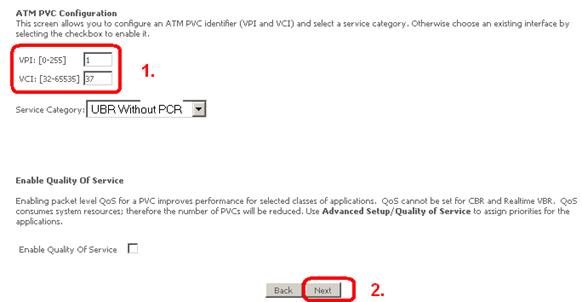

1. Пропишите параметры VPI-1 и VCI-37 2. Нажмите кнопку Next |
|
|

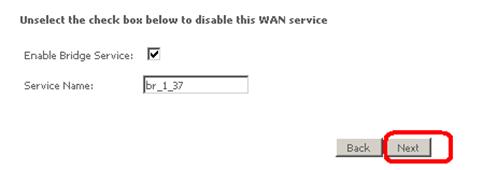

Нажмите кнопку Next |
|
|
Нажмите кнопку Next |
|
|

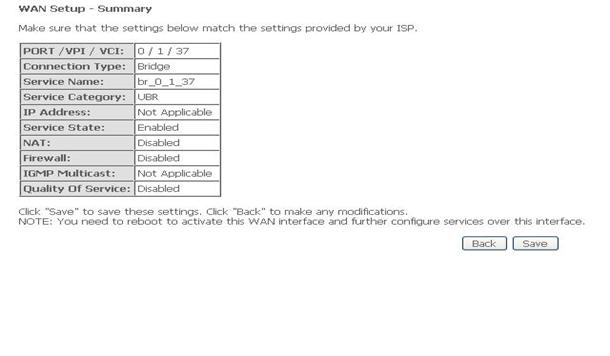

Нажмите кнопку Save |
|
|

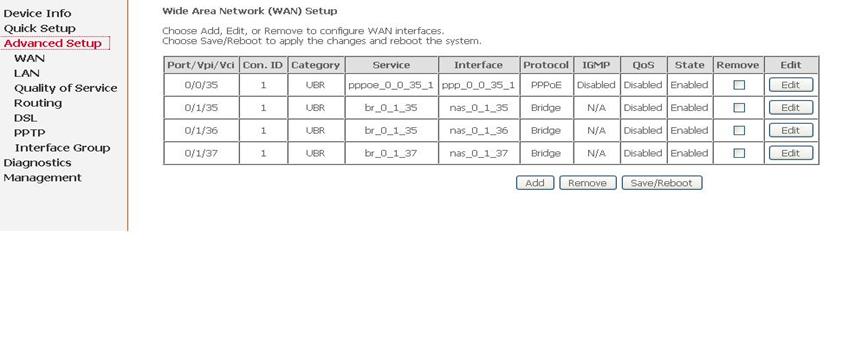

Нажмите кнопку Interface Group 1.
Поставьте галочку Enable virtual ports on Нажмите кнопку Add |
|
|

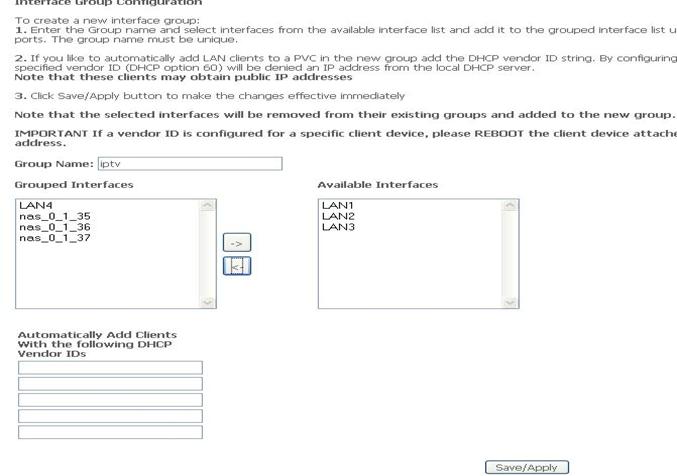

1. Напишите имя группы Group
Name «
IPTV» 2. Перенесите интерфейсы (eth0.4; nas_1_35; nas_1_36; nas_1_37)
в Grouped
Interfaces 3.
Нажмите кнопку Save/Apply |
|
|
1.
Нажмите кнопку Advanced Setup 2.
Нажмите кнопку Save/Reboot |
|
|
Модем перезагрузиться, подождите 2 минуты. |
|
|
Включите телефонный кабель в модем. Когда загорится лампочка Link на модеме, можно подключить к нему телевизионную приставку STB Amino в 4 порт модема. |
|
|

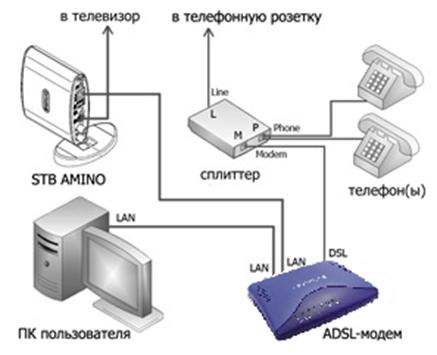

Подключите согласно схеме Телевизионную приставку (STB Amino) в 4 порт
модема. |
|
ВНИМАНИЕ: Телевизионная приставку включайте в питание только после полного подключения согласно схеме, при включенном модеме и когда горит лампочка Link.
В случае если у вас сбои в вещании перезагрузите Телевизионную приставку выключив и включив ее из розетки 220V.
Если лампочка Link не горит, сообщите о неисправности в службу Технической поддержки 062.
