Инструкция
по настройке модема xDSL производитель D-Link DSL-2540U
1. Подключение модема к
телефонной линии.

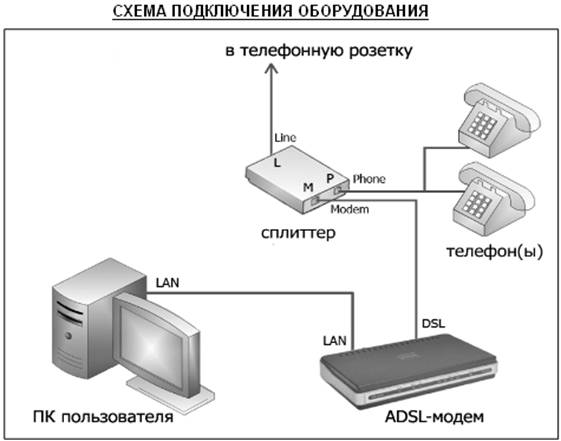

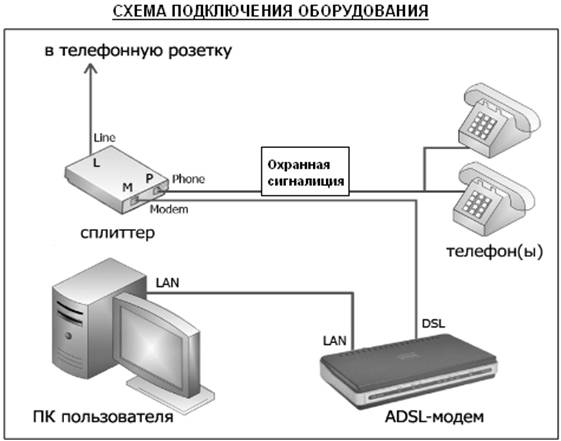

Выполнить монтажные работы по подключению сплиттера, модема, телефона и
компьютера по вашей схеме. Будьте внимательны при подключении сплиттера.
Annex
A (Без сигнализации)
Annex B (С сигнализацией)
2. Подключить к модему
источник питания.
3. Индикация на модеме:
|
|
Не горит |
Мигает |
Горит постоянно |
|
Power |
Нет
питания 220V |
|
Модем включен |
|
Link (ADSL) |
Link отсутствует |
Устанавливается соединение с портом |
Соединение с портом установлено |
|
Data |
Нет обмена данными |
Обмен данными в Сети |
|
|
Ethernet |
Модем не подключен к компьютеру |
Обмен данными с компьютером |
Модем подключен к компьютеру |
ВНИМАНИЕ:
Если долгое время лампочка Link(ADSL) не установился или не светится, то обратитесь в
круглосуточную техническую поддержку по телефонам 062
4. Методы подключения модема к
компьютеру
Для подключения модема к компьютеру необходима сетевая плата и установленный
набор драйверов для этой платы. Если у вас сетевая плата отсутствует, а на
модеме есть USB-подключение, то можно подключать модем через USB-порт. В
комплекте с модемом прилагается CD-диск для установки драйверов
USB-подключения.
ВНИМАНИЕ: Не подключайте модем и
компьютер одновременно через USB и через сетевую плату.
5. Настраиваем компьютер для работы с модемом с операционной системой Windows XP
|

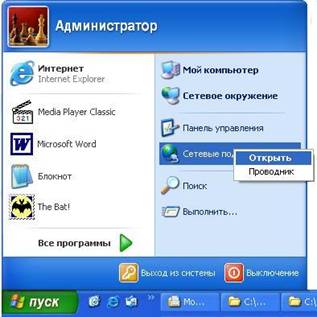

Открываем сетевые подключения |
|
|

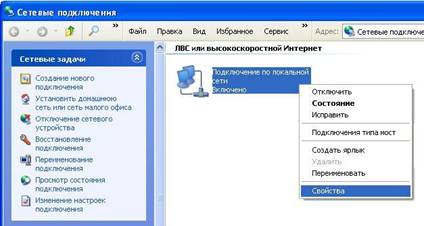

Выбираем подключение по локальной сети. Правой кнопкой мыши вызываем меню |
|
|

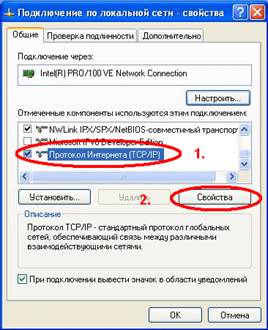

1. Выбираем Протокол Интернета TCP/IP 2. Нажимаем кнопку свойства |
|
|

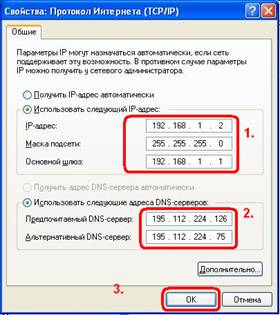

1. Заполняем IP-адрес, маску, шлюз 2. Адрес DNS-серверов 3. Сохраняем параметры сетевого подключения, нажимаем кнопку ОК |
|
6. Настраиваем WEB-браузер
|
Запускаем
Internet Explorer |
|
|

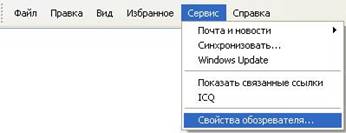

Открываем
свойства обозревателя |
|
|

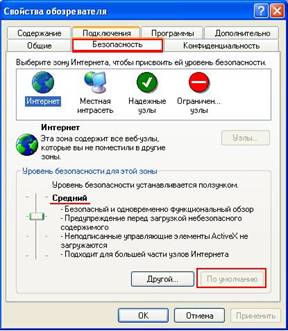

Проверяем уровень безопасности, Поставить «Средний» |
|
|

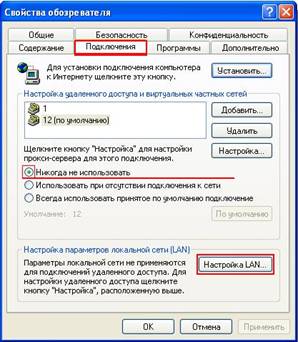

Если были подключения ранее то ставим галочку «Ни когда не использовать». Если подключений не было, окно будет пустым, ни чего делать не нужно. |
|
|

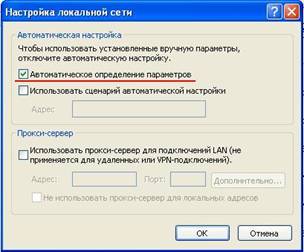

Настраиваем сетевой Интернет |
|
|
Сохраняем
сетевые настройки WEB-браузера Internet Explorer нажатием клавиши |
|
|
Закрываем
свойства обозревателя нажатием клавиши |
|
7. Настраиваем модем
Внимание!
Для настройки модемов DLink
лучше использовать браузер Mozila Firefox
|

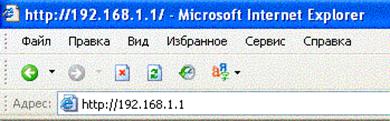

В
адресную строку на клавиатуре вводим адрес модема 192.168.1.1 и нажимаем
клавишу Enter |
|
|
В
поле Пользователь водим admin |
|
|

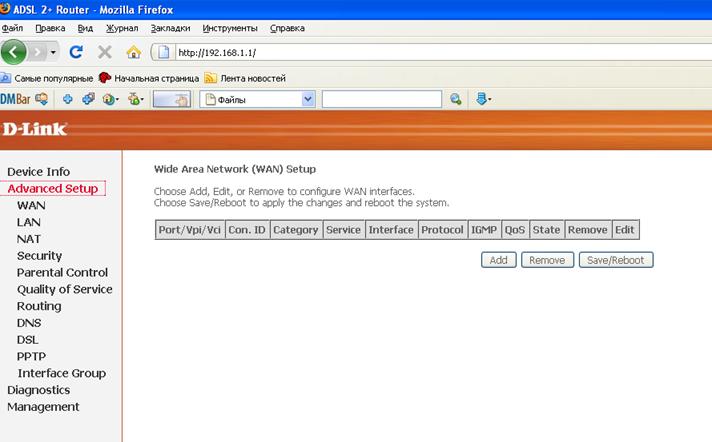

Так выглядит главная страница модема. Выберете и нажмите пункт меню “Advanced Setup” |
|
|

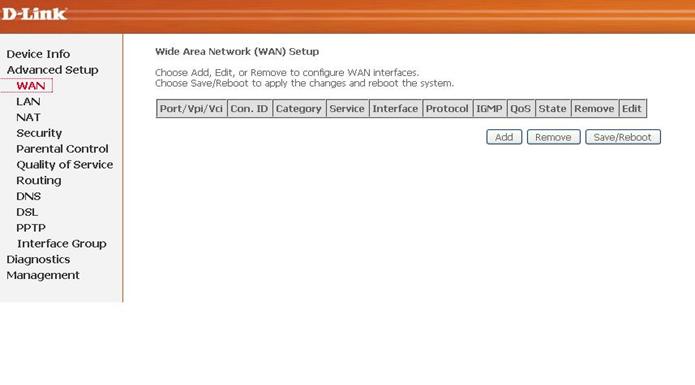

1. Далее нажмите пункт меню WAN 2. Далее нажать Add. Добавить новую запись. |
|
|

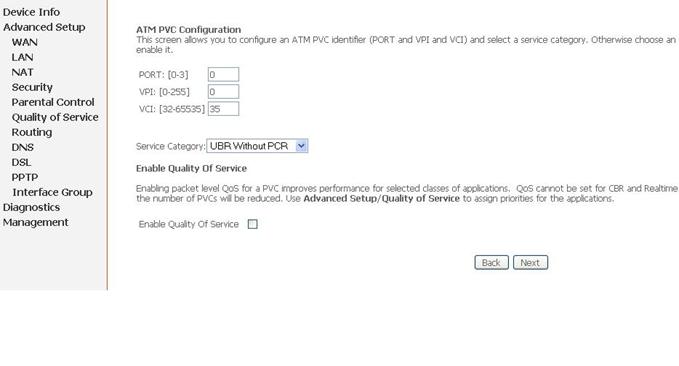

1. В соответствии с вашими данными в регистрационной карточке, пропишите параметры VCI и VPI 2. Далее нажмите кнопку NEXT |
|
|

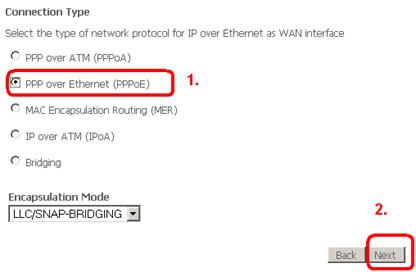

1. Выберите тип подключения РРРоЕ 2. Далее нажмите кнопку NEXT |
|
|

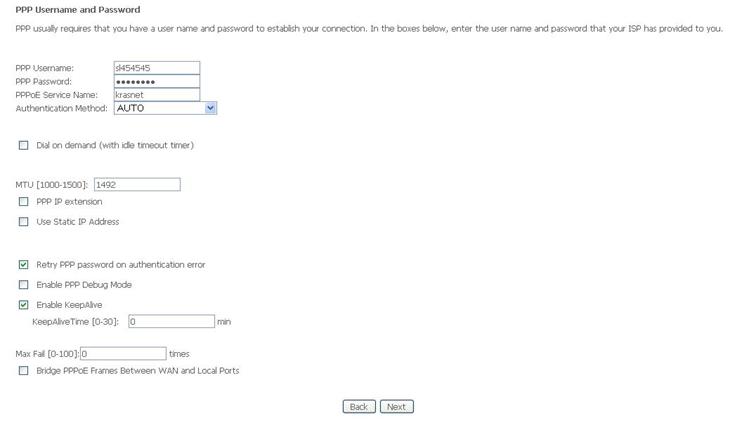

1. Введите в соответствии с вашей регистрационной карточкой логин (sl и 5 или шесть цифр) и пароль (соблюдая
регистр) 2. Напишите имя подключения, например adsl |
|
|

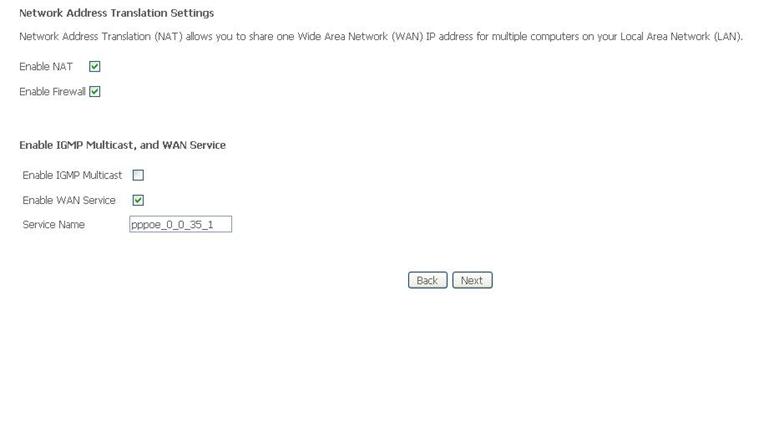

3. Обязательно поставьте напротив галочки NAT и Firewall Далее нажмите кнопку NEXT Нажмите кнопку NEXT |
|
|

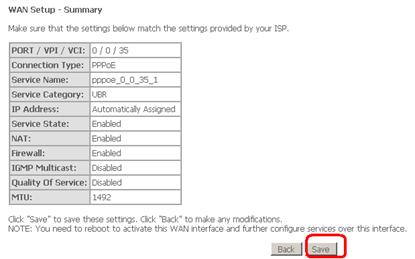

Нажмите кнопку Save |
|
|

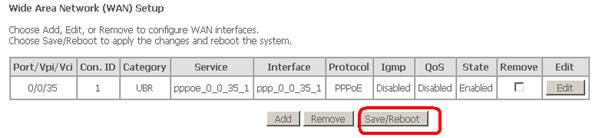

Нажмите кнопку Save/Raeboot |
|
|
Модем перезагрузиться, подождите 2 мин! |
|
Загорится лампочка Link/DSL.

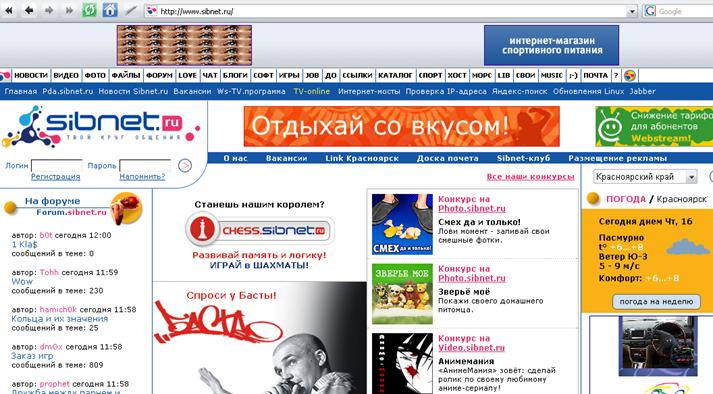

Если вы были внимательны и ввели правильно все настройки, на вашем модеме и компьютере должен появиться Интернет. Что бы проверить в строке адреса Internet Explorer наберите например sibnet.ru
Откроется страница.
Если страница не открылась, проверьте настройки еще раз!!!
Если страница не открывается обратитесь в службу технической поддержки 062.
